Описание и технические характеристики

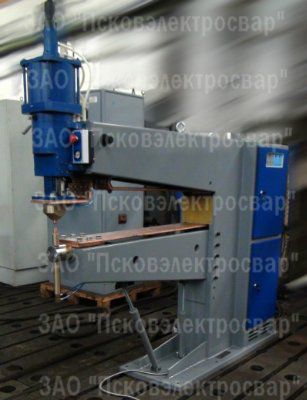

Машина контактной сварки МТ-2103 предназначена, для сварки листов и круглых прутков (крестообразных соединений стержневой арматуры классов В1, А1, А2, В3) из лигированных и нержавеющих сплавов, низкоуглеродистых сталей, титановых сплавов, алюминиевых сплавов напеременном токе.
Особенности машины контактной сварки МТ-2103:
- выбор сварочных циклов по давлению;
- цифровое управление;
- увеличенный вылет позволяет сваривать крупногабаритные детали;
- МТ 2103 широко применяется в стройиндустрии при сварке арматуры средних диаметров;
- имеет регулируемое противодавление;
- водяное охлаждение трансформатора, тиристорного контактора, электродов;
- компенсация сварочного тока при колебаниях выходного напряжения.
Технические характеристики машины.
Наибольший вторичный ток, кА 21
Номинальный длительный вторичный ток, кА, не менее 9,0
Наибольшая мощность при коротком замыкании, кВА 200
Мощность при ПВ=50%, кВА 122
Наибольшее усилие сжатия при давлении воздуха в системе 0,6 МПа, кгс 1900
Наименьшее усилие сжатия при давлении воздуха в системе 0,1Мпа, кгс 320
Номинальный вылет, мм 1200
Номинальный раствор, мм 190
Наибольший раствор, мм 340
Регулирование сварочного тока Ступенчатое и фазовое
Число ступеней регулирования 8
Сопротивление вторичного контура, мкОм 55
Предел фазового регулирования, % 100-50
Ход верхнего электрода, мм:
Наибольший, мм: 100
Рабочий( наименьший) не менее, мм: 30
Рабочий (наименьший) не более, мм: 5
Расчётный расход свободного воздуха при номинальном усилии сжатия и при рабочем ходе 10мм, м3/100 ходов 0,17
Расчётный расход охлаждающей воды, л/ч не более 700
Диапазон свариваемых толщин, мм
Низкоуглеродистая сталь от 0,8+0,8 до 6+6
Рекомендуемый диапазон диаметров крестообразных соединений и стержней арматуры, мм
Класс А1, В1 от 4+4 до 22+22
Класс АII, AIII от 6+6 до 16+16
Габаритные размеры , мм ( длина* ширина*высота): 2175 х 500 х 2150
Масса, кг: 800
